소형 카메라와 Tilt Drive를 이용하여 원격지에서 Control Board를 조작하여 감시 및 관리하고자 하는 곳으로 상,하,좌,우로 이동시켜 보다 광범위한 감시 및 관리효과를 얻는 Control System으로 좌.우 회전각도/속도 : 330° MAX, 6°/SEC , 상.하 회전각도/속도 : -70°~ +20° MAX, 4°/SEC의 성능을 보장한다.
감시용 카메라는 먼지나, 습기, 온도, 충격과 같은 외부의 자극으로부터 카메라를 보호해 주는 전천후 실외용 하우징내에 장착되고, 하우징에는 팬/히터가 내장되어 있어 카메라의 안정적인 작동 환경을 제공한다. 카메라/줌렌즈를 부착하여 감시 및 관리하고자 하는 곳으로 상,하,좌,우로 이동시켜 보다 광범위한 감시 및 관리효과를 얻고 최대 30kg의 적재하중을 지니고 있는 외관디자인이 미려한 실외형 Tilt Drive에의하여 하우징 자체가 이동이 가능하다.Tilt Drive를 구동하기 위하여 제공되는 Receive Box 는Keyboard Controller와 연결하여 제어신호를 수신하여 구동신호로 변환시키는 기기로, 동기통신방식으로 통신 중 오동작을 최소화하였으며, 입력 임피던스를 10KΩ이상으로 설계하여 안정성이 뛰어나다.

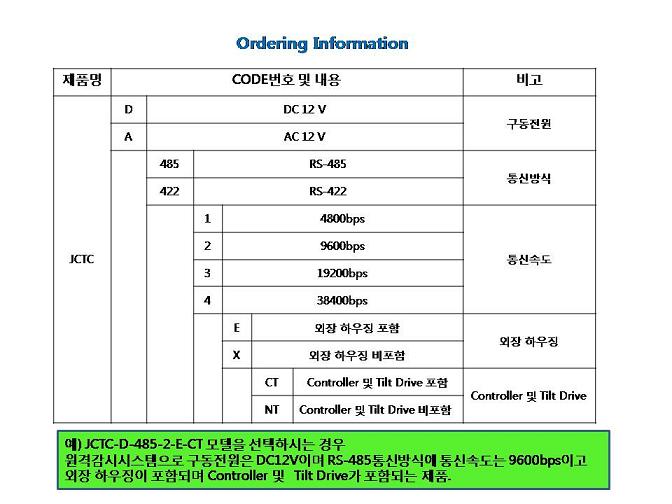

1. Controller Specifications -.통신방식 : RS-485 / RS-422 -. Connector : 3 Port -.Baud Rate : 4800/9600/19200/38400 bps -. LCD 디스플레이 : 20 Ⅹ 4 character LCD -. PTZ제어 : 조이스틱 (3축 Twist Zoom) -. DVR Control : 전 기능 제어 -. 동장 사양 : Tour, Group, Swing, Preset등, DVR, PTZ의 선택 : 각 ID입력 -. 동작온도 및 습도 : 0~40℃ / 10% ~ 75%
2.Receive Box Specifications -.Matrix CPU와 연결하는 제어신호를 받아 구동신호를 변환 -.Pan/Tilt, Zoom Lens, Camera, Power, Light Power 제어 -.동기 통신 방식으로 통신 중 오동작 최소화, 입력 임피던스를 10KΩ 이상설계 -.통신방식 : RS-485 / RS-422 Negative TTL (12V Pull up) -.신호케이블 : Twist pair 케이블 -.ADDRESS 지정 : 1 ~ 255 (DIP S/W설정) -.통신거리 : 1.2Km 이하 (Rs-485 기준)
3.Camera Specifications -.Power source : DC12V -.Image sensor : 1/3” SONY Super HAD/Ex-view HAD CCD -.Effective Pixels : High-Res - PAL :752(H)X582(V) -.H.Resolution : 560 TV Lines ( Day) / 600 TV Lines ( Night) -.Sync. system : Internal -.Scanning system : PAL 625 Lines 2:1 Interlaced -.Video output : 1.0Vp-p Composite. 75 Ohms -.S/N ratio More than 50 dB (AGC Off) -.Min. Illumination :0.1 Lux at F1.2 (Super HAD), 0.01 Lux at F1.2(Ex-view HAD) -.White balance : ATW/AWC/Manual selectable(1800°K~10,500°K) -.BLC : On/Off -.AGC : On/Off -.Flickerless : On/Off -.Shutter speed : PAL : 1/50 - 1/100,000 sec -.Operation current : 130mA -.Lens mount : C-Mount (17.5mm Frange back) ~ CS-Mount (12.5mm Frange back) & Fine focus ±1.0mm -.Iris Control : Video Iris/DC Iris -.Operating Temp. : 14°F ~ 122°F (-10°C ~ +50°C ) -.Humidity : Within 90% RH -.Measurement(mm) : 34(W) x 34(V) x 50(L) -.Weight(Approx.g) : 200
4.Tilt Drive Specifications -.재 질 : 알루미늄 -.좌.우 회전각도/속도 : 330° MAX, 6°/SEC -.상.하 회전각도/속도 : -70°~ +20° MAX, 4°/SEC -.적재하중 : 30Kg MAX -.색 상 : LIGHT GRAY
5.Enclosure Specifications -.용 도 : 옥외형 하우징 (전천후) -.개폐방식 : 측면 Open -.케이블 인입 : 방수조임 컨넥터 -.Fan / Heater : 내장 / 없음 -.재 질 : 알루미늄 -.색 상 : 아이보리
