에어쿨러(Air Cooler)는 원형관에 접선방향으로 고압의 기체를 불어넣어 고압영역(관 외측:입력되는 볼텍스)과 저압영역(관 내측:회송되는 볼텍스)의 압력차 및 운동에너지가 열에너지로 변환되는 과정에서 얻어지는 열량을 이용한 기기입니다. 내부 볼텍스와 외부 볼텍스의 회전은 동일하나 운동속도는 외부 볼텍스가 내부 볼텍스보다 빠릅니다. 운동속도가 느린 저압영역 볼텍스 구성입자들의 운동에너지는 열에너지로 변환되어 고압영역 볼텍스 구성입자들의 온도를 상승시키고, 내부 볼텍스 구성입자들의 온도는 내려가게 됩니다. (에너지 보존법칙:어떤 일정한 계(공간)에서 발생하는 에너지와 흡수하는 에너지의 양은 같다.) 이러한 과정에서 균일한 농도의 저온 유체를 제공받을 수 있게 됩니다
ㅁ CNC, 금속절삭 등 각종 가공시 공구의 급속냉각 ㅁ NC기계 및 자동제어반의 적정 온도 유지 ㅁ 절단, 연마시 발생되는 열의 급속냉각 ㅁ 드릴(앤드밀) 작업시 공구 및 칩의 급속냉각, 칩의 배출 ㅁ 용해로 작업시 방열복의 냉각 ㅁ 금형의 냉각 ㅁ 프라스틱 용기 등의 입구 기계가공 전 후 급속냉각 ㅁ 실험실 수조의 물 급속냉각 ㅁ 전기/전자 판넬의 적정온도 유지 ㅁ 전기/전자 부품의 용접시 급속냉각 ㅁ 전기/전자 PCB의 급속냉각 ㅁ 각종 산업에 활용 가능

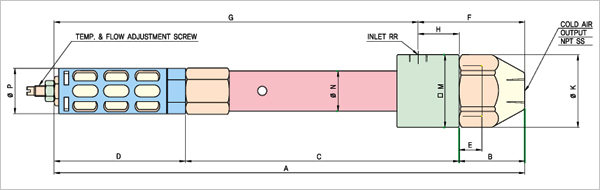

◈최저 냉풍온도 측정 : 입력 공기압 7 kg/㎠, 온도 ＋15℃ 기준. ...( 최저냉풍온도는 몸체 안쪽의 나팔관에서 측정. ) ◈호스 연결 : VT45-60은 1m 이내, VT60-75 및 VT-1000은 2m 이내로 설치. ◈출구온도가 -10℃ 이하일 경우 압축공기중의 수분이 결빙되어 관로 내에 달라붙거나 ...냉기와 함께 배출되어 성능 저하의 원인이 됨. ...( 압축공기중의 수분 제거용 드라이어/필터를 사용하여야함. ) ◈ 출구 온도의 조절은 레귤레이터의 압력과 ...소음기 쪽의 온도/유량 조절 볼트( 시계방향 온도↑, 반시계방향 온도↓ )로 조절. ◈온도/유량 조절 볼트( 시계방향 유량↑, 반시계방향 유량↓ ) 등을 이용하여 원하는 ...유량을 확보함. ◈외부 온도(입력되는 압축공기)의 변화에 따라 출구 온도가 변할 수 있음. ◈계절이나 작업 상황에 맞게 온도 및 유량을 확인 후 사용하여야 함.
제 품 분 류
