UFT-7210시리즈의 초음파유량계는 하나의 보드 위에 최신기술이 집약된 유량계이며, 높은 정밀도, 신뢰성, 재현성을 지니고 있다. 초음파유량계의 원리는 다음과 같다. 초음파 파장은 액체가 이동하는 흐름의 변화에 따라 파장의 속도가 변한다. 유체의 흐름이 빨라지면, 초음파 파장은 감소한다. 따라서 초음파 파장의 속도를 감지하면, 유체의 속도를 측정할 수 있을 것이다. 센서 설치 방법은 "Z" 또는 "V" 방법으로 설치하며, 한쌍의 센서(UP, DOWN)를 배관 표면에 설치한다. 초음파 신호의 시간차는 공식에 의해 계산된다.
UFT-7210시리즈의 초음파유량계는 하나의 보드 위에 최신기술이 집약된 유량계이며, 높은 정밀도, 신뢰성, 재현성, 저렴한 가격 등의 장점을 지니고 있다.
특징 • 센서가 Clamp-on 방식이기 때문에, 배관 내 압력손실이 없 을 뿐만 아니라, 배관의 용접 등의 작업이 없다. • 최신형 프로세서를 사용 표시.단위.계산.인쇄기능이 탁월하며, 24VDC.110VAC.220VAC의 다양한옵션의 전원을 이용할 수 있다. (공급전원 선택) • 응답속도 및 유량응답이 0.2ns의 신호 분해능을 제공한다. • 4-20mA, RS-232C, Relay-OUT, OCT의 다양한 출력 기능을 갖추고 있다.

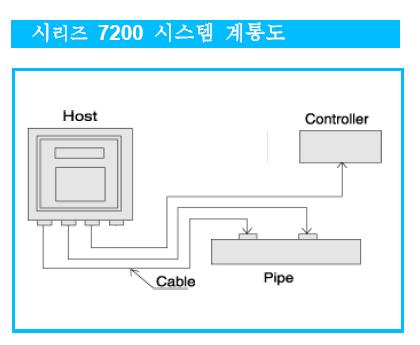

동작원리
초음파 파장은 액체가 이동하는 흐름의 변화에 따라 파장의 속도가 변한다. 유체의 흐름이 빨라지면, 초음파 파장은 감소한다. 따라서 초음파 파장의 속도를 감지하면, 유체의 속도를 측정 할 수 있을 것이다. 센서 설치 방법(Page3)에서 보여지듯이 한쌍의 센서(UP,DOWN)를 배관 표면에 설치하는데, 설치 방법은 “Z” 또는 “V” 방법으로 설치할 수 있다. 초음파 신호의 시간차는 아래와 같이 계산된다.
M - 이동 시간 D - 내경 θ - 전송 각도 C0 - 유체의 정지된 전파 속도 TUP - 상류 신호의 이동 시간 TDOWN - 하류 신호의 이동 시간 △T – TUP(1), TDOWN(2)의 방정식을 사용하여 계산된 TUP과 TDOWN의 시간차.
MD △T V = • Sin2θ TUP x TDOWN
액체 측정 정수, 해수, 슬러지 (10000ppm (mg/l) 미만) 공기 기포가 없는 깨끗한 액체. -20°C ~ +80°C의 액체 (결빙이 없는 액체, 브라인 등)
측정 배관 재질 강철, 스텐레스 스틸, 주철, 경화 플라스틱, 콘크리트 (25 ~ 3000mm)
상.하 직관부 상류 10D, 하류 5D의 직관부 확보. Pump 토출 측은 30D의 직관부가 필요함. (Page 3의 센서 설치 참고도)
유속 0 ~ ±32m/s
측정 정확도 ±0.5 ~ 1% of rate 재현성 : ±0.2 ~ 0.5 % 로 0 ~ ±32 m/s 직선성 : ±0.5% 배관 크기 : 25mm ~ 3000mm (ID)
표시 창 숫자문자식 배열 2×20 백라이트 LCD 적산량 (㎥), 순간유속 (m/s), 순간유량 (㎥/ hr) W / 4x4 키보드
출력 0/4 ~ 20mA(정확도 0.1%) 주파수 출력 : 1 ~ 9999Hz 릴레이 출력 RS-232C 직렬 출력. (선택사양 RS-485)
전원 필요 조건 Wall mount type : 110VAC, 220VAC ±10% or 8~36VDC Portable type : 110VAC, 220VAC ±10% (충전식) Panel mount type : 220VAC ±10% or 8~36VDC Hand-held type : 80-240VAC ±10% (충전식)
프린터 출력 Via RS-232C : 적산, 순간유속과 순간유량.
운전 조건 본체 : 온도 : -20 ~ +50°C 습도 : 85% RH 최대 센서 : 온도 : -20~+80°C 습도 : 98% RH 최대 (물속 깊이 2m 까지 잠겨서 측정 가능)

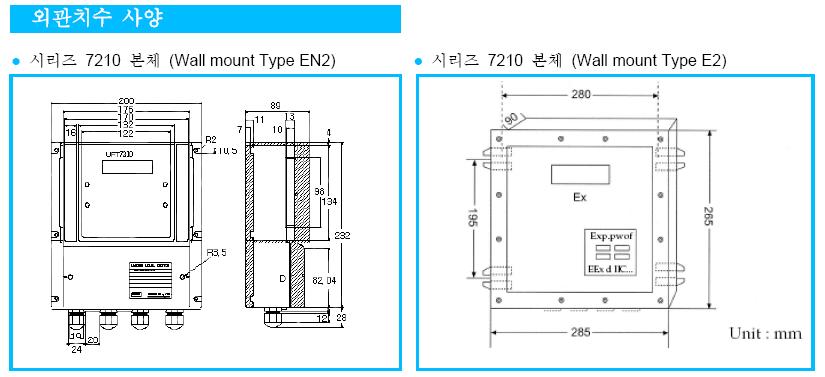

무게 시리즈 7210 Wall mount Type - 3.1kg 소비전력 : 3W이하
Measurig Range
Max Flow Rate @10 m/s DN 50 -- 0 ~ 70 ㎥/h DN 700 -- 0 ~ 13800 ㎥/h

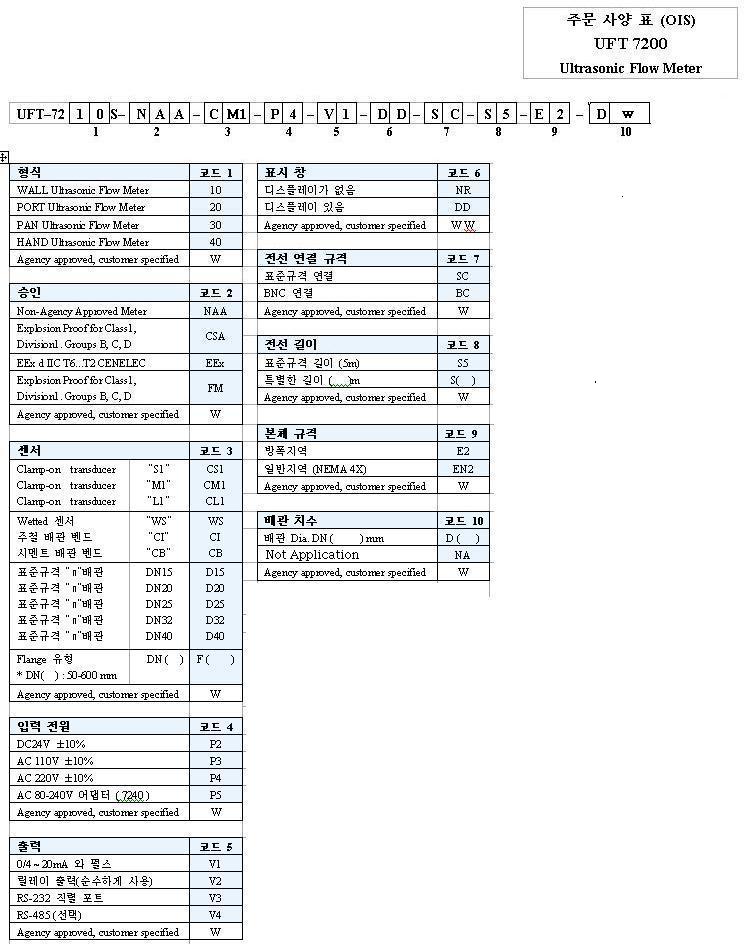

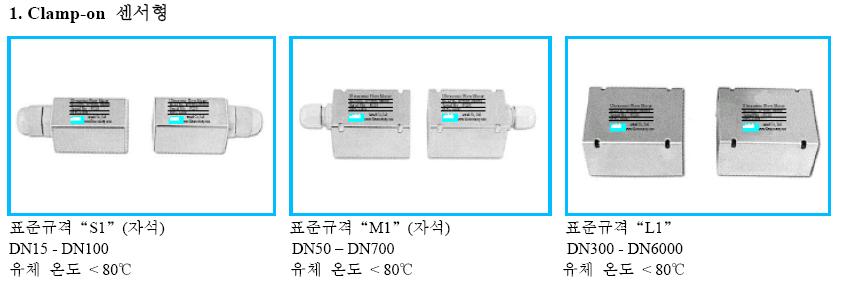

제 품 분 류
